RUBITHERM® versteht sich als Innovationspartner für PCM-Technologie und setzt auf die zunehmende Bedeutung des ökonomischen und ökologischen Umgangs mit Wärmeenergie.

Die RUBITHERM® Technologies GmbH ist einer der führenden PCM-Lieferanten weltweit und stellt PCM-Lösungen für Heizungs- und Klimatisierungssysteme, für Transporte temperatursensibler Produkte (z. B. Pharma), Funktionstextilien, sowie medizinisch-therapeutische Produkte her. Sie wurde 2006 als Nachfolgerin der Firma RUBITHERM® (bestehend seit 1993) gegründet. Wir entwickeln, produzieren und vertreiben für diese und andere Anwendungen Latentwärmespeichermaterialien. Diese Phasenwechselmaterialien (Englisch: Phase Change Materials = PCM) nutzen den Phasenwandel fest/flüssig zur Einspeicherung und späteren Nutzung von Wärme bzw. Kälte bei konstanten Arbeitstemperaturen – ähnlich wie ein Akku, nur für thermische Energie.

Neben dem Vertrieb unserer bewährten Speichermaterialien und PCM-Halbzeuge liegt der Fokus auf der Neu- und Weiterentwicklung von innovativen Produkten und Halbzeugen. Auf Grund der langjährigen Erfahrung verfügt RUBITHERM® Technologies über ein umfassendes Know-how, u. a. zur Anpassung der Arbeitstemperatur an Kundenbedürfnisse, Einstellung der Viskosität, nichtbrennbare zyklenstabile PCMs, Einfärbung, Abfüllung, etc, einschließlich zahlreicher Patente. Besondere Kompetenz besitzt die Rubitherm in der Entwicklung und Produktion von PCM-Trägerkombinationen auf Faser-, Granulat-, und Pulverbasis. Erst diese gebundenen Formen (dry liquid) lassen oft die Anwendung in praktischen Systemen zu. So entsteht zurzeit ein neuartiges Granulat für die direkte Einbringung in Wassertanks, so dass zum ersten Mal hohe Wärmeleistungen gefahren und gleichzeitig die Speichergrößen reduziert werden können.

Das RUBITHERM® Leistungsprofil:

  • Entwicklung und Anpassung von PCM-Materialien nach Anforderungsprofil
  • Herstellung und Lieferung von PCM-Materialien
  • Herstellung und Lieferung von unterschiedlichen Halbzeugen und Komponenten mit integrierten PCM-Materialien
  • Forschungs- und Entwicklungsprojekte, Anwendungsberatung, Kooperationspartnervermittlung

RUBITHERM® ist der Markenname für innovative, hochspeichernde Materialien für die Kälte-, Klima- und Wärmetechnik, sowie für Transport-, Komfort- und medizinische Anwendungen

Projekte

[wpspoiler name=“Großes Tropenhaus Berlin – Botanischer Garten“ ]

rubitherm_tropenhausnacht

Tropenhaus bei Nacht

Ebenfalls arbeiten wir an der Weiterentwicklung von Kompaktspeichern und deren Anwendung zur Klimaregulierung in Gebäuden. Eines der Leuchtturmprojekte ist der Kompaktspeicherturm des Tropenhauses im Botanischen Garten Berlin. Am Tage wird anfallende solare Wärme aus dem Dachbereich durch spezielle Umlufttürme abgesaugt und in RUBITHERM® CSM-Platten mit PCM zwischengespeichert. In den kühlen Nachtstunden wird diese Wärme in den Pflanzenbereich abgegeben.

Dies führt zu einer erheblichen Energie-, CO² und Kosteneinsparung für den Betreiber.

rubitherm.com

rubitherm_schematische_darstellung

schematische Darstellung

rubitherm_weitere_schematische_darstellung

weitere schematische Darstellung

[/wpspoiler]

Produkte

[wpspoiler name=“RT – Organisch“ ]

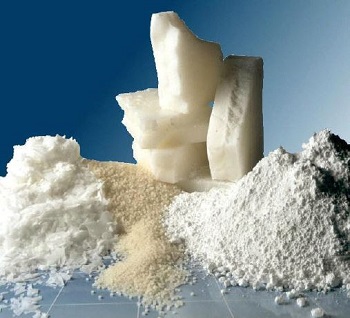

RUBITHERM® RT ist ein ungebundenes Wärmespeichermaterial und nutzt den Schmelzvorgang fest/flüssig, um bei nahezu konstanter Temperatur große Wärmemengen zu speichern und bei Bedarf wieder abzugeben. So kann man Wärme und sogar Kälte sehr viel effektiver speichern, als mit allgemein verbreiteten Speichermaterialien.

Alle unsere reinen RT Produkte weisen eine hohe Kristalllinität auf, besonders die RTHC Materialien. Hierdurch erreicht man gegenüber herkömmlichen Speichermaterialien eine bis zu 30% höhere Speicherkapazität. Damit sind für verschiedene Anwendungen selbst bei wenig Raum und kleinen Temperaturdifferenzen große Wärmemengen effektiv nutzbar. Wir freuen uns Ihre Fragen und Bedürfnisse mit Ihnen zu besprechen.

rubitherm_organisch

Merkmale:

  • hohe Wärmespeicherkapazität, keine Unterkühlung, praktisch chemisch inert
  • ein– und ausspeichern der Wärme erfolgen bei nahezu konstanter Temperatur
  • hohe Kristalllinität, langlebig, zyklenstabil
  • für sehr viele Temperaturen stehen die optimalen Speichermaterialien zur Verfügung (von –4°C bis 100°C).
  • durch verschiedene Zusätze kann eine höhere Viskosität und eine höhere Dichte erreicht werden, dies verhindert das Zerfließen beim Aufschmelzen.

[/wpspoiler]

[wpspoiler name=“SP – Anorganisch“ ]

Mit der Produktklasse RUBITHERM® SP Latentwärmespeicher ist eine Klasse von schwer entflammbaren PCM marktreif. Die RUBITHERM® SP Produkte bestehen aus einer einzigartigen Kombination anorganischer Komponenten.

RUBITHERM® SP wird vorzugsweise makroverkapselt eingesetzt, wobei Dichten von über weit 1,0 kg/l erreicht werden können. Diese und alle unten aufgeführten Eigenschaften machen RUBITHERM® SP zum bevorzugten PCM
für den Einsatz im Bauwesen für aktive sowie passive Klimatisierung, wie z. B. in Klimadecken.

rubitherm_anorganisch

Merkmale:

  • zyklenstabil, unterkühlungsarm
  • schwer entflammbar, nicht giftig
  • hohe Volumenspeicherkapazität
  • verschiedene Schmelztemperaturen zwischen -21°C und 70°C verfügbar

[/wpspoiler]

[wpspoiler name=“PX – Pulver“ ]

RUBITHERM® PX ist ein auslaufsicheres Wärmespeicherpulver und nutzt den Schmelzvorgang fest/flüssig, um bei nahezu konstanter Temperatur große Wärmemengen zu speichern und bei Bedarf wieder abzugeben. So kann man Wärme und sogar Kälte sehr viel effektiver speichern, als mit herkömmlichen Speichermaterialien.

Ein patentierter Mechanismus sorgt dafür, dass unser Speichermaterial PX während des Phasenwechsels nicht aus der Stützstruktur austreten kann und somit seine Rieselfähigkeit erhalten bleibt. Damit sind für verschiedene Anwendungen selbst bei wenig Raum und kleinen Temperaturdifferenzen große Wärmemengen effektiv nutzbar.

Wir freuen uns auf Ihre Fragen, Bedürfnisse und Interessen einzugehen.

rubitherm_pulver

Merkmale:

  • hohe Kirstallinität
  • Ein- und Ausspeichern der Wärme erfolgt bei nahezu der gleichen Temperatur
  • praktisch keine Volumenausdehnung
  • keine Unterkühlung, langlebig, zyklenstabil
  • praktisch chemisch inert
  • für sehr viele Temperaturen stehen die optimalen Speichermaterialien zur Verfügung (-4°C bis 100°C)

[/wpspoiler]

[wpspoiler name=“GR – Granulat“ ]

RUBITHERM® GR ist ein auslaufsicheres Wärmespeichergranulat und nutzt den Schmelzvorgang fest/flüssig, um bei nahezu konstanter Temperatur große Wärmemengen zu speichern und bei Bedarf wieder abzugeben. So kann man Wärme und sogar Kälte sehr viel effektiver speichern, als mit herkömmlichen Speichermaterialien.

Patentierte Mechanismen sorgen dafür, dass unser Speichermaterial beim Phasenwechsel nicht aus der Stützstruktur austreten kann. Es liegt in gebundener Form vor. Damit sind für verschiedene Anwendungen selbst bei wenig Raum und kleinen Temperaturdifferenzen große Wärmemengen effektiv nutzbar.

Wir freuen uns auf Ihre Fragen, Bedürfnisse und Interessen einzugehen.

rubitherm_granulat

Merkmale:

  • hohe Wärmespeicherkapazität
  • Ein- und Ausspeichern der Wärme erfolgen bei nahezu der gleichen Temperatur
  • praktisch keine Volumenausdehnung
  • kein Arbeiten mit flüssigen Medien
  • langlebig, zyklenstabi, einfaches Handling
  • Schmelztemperaturen von ca. -3 °C bis 100 °C sind möglich

[/wpspoiler]

[wpspoiler name=“CSM Platte“ ]

Die CSM-Module sind Rubitherms vielseitig einsetzbare PCM-Platten. Die PCM-Verkapselung besteht aus Aluminium und besitzt eine  Antikorrosionsschicht. Es können sowohl RT- (organische) als auch SP- (anorganische) PCMs abgefüllt werden. Die Module garantieren maximale Flexibilität für den Benutzer abhängig von den individuellen Anforderungen.

CSM-Platte/
Dicke der Platte
Gewicht mit Füllung
SP
Ca. Speicher-kapazität mit
SP21E
Ca. Speicher-kapazität mit
SP25E
Gewicht mit Füllung
RT
Ca. Speicher-kapazität mit
RT
Ca. Speicher-kapazität mit
RT HC
CSM 5/5 10mm 1,4 kg 44 Wh 50 Wh 0,9 kg 24 Wh 35 Wh
CSM 10/0    10mm 1,5 kg 48 Wh 56 Wh 1,0 kg 27 Wh 39 Wh
CSM 10/5   15mm 2,3 kg 83 Wh 99 Wh 1,5 kg 49 Wh 70 Wh
CSM 10/10  20mm 3,3 kg 127 Wh 149 Wh 2,0 kg 73 Wh 105 Wh

Äußere Abmessungen: 450 x 300 mm, Dicke wie angegeben, Alu-Materialdicke beträgt 0,5mm
Speicherkapazität per Platte variiert in Abhängigkeit von der Phasenwechseltemperatur des gewählten PCMs – für RT und RT HC sind Durchschnittswerte angegeben

rubitherm_platte

Die CSM Platten zeichnen sich durch folgende Vorteile aus:

  • Flexibles Volumen und Speicherkapazität bei einer Dicke von 5 bis 27 mm
  • Können mit allen geprüften PCMs RT, RT HC (mit großer Kapazität) und SP gefüllt werden
  • Großer Temperaturbereich von -10 bis 86°C, abhängig von der beabsichtigten Nutzung und der Anforderungen
  • Stabiles und robustes Gehäuse für eine maximale Widerstandsfähigkeit und den harten Einsatz auf der Baustelle; geprüft durch Falltest aus 3 m Höhe
  • Perfekte Wärmeleitung vom PCM zum Medium durch das Aluminiumgehäuse
  • Auslaufsicher; 100 % Test, um Dichtigkeit sicherzustellen
  • Nicht brennbar wenn die CSM-Platten mit den Füllmedien SP21 und SP25 befüllt wird
  • Maximal verfügbares Volumen und automatische Volumenanpassung an die PCM- Ausdehnung
  • Geeignet für große Stückzahlen
  • Leichte und schnelle Reinigung der glatten Metalloberfläche, ideal für Heiz- und Klimatechnikanwendungen

[/wpspoiler]
